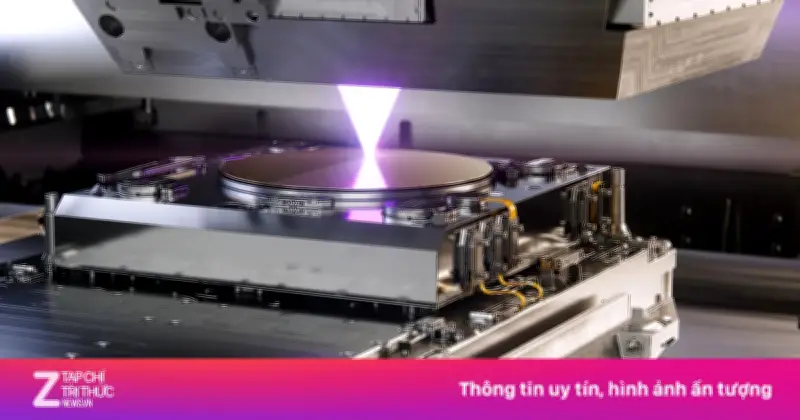

ASML đạt bước tiến lịch sử trong công nghệ nguồn sáng EUV
Gã khổng lồ công nghệ Hà Lan ASML vừa công bố một đột phá quan trọng trong công nghệ nguồn sáng cho máy khắc quang cực tím (EUV), hứa hẹn tăng sản lượng chip toàn cầu lên tới 50% vào cuối thập kỷ này. Thông tin được tiết lộ vào ngày 23/2, đánh dấu bước ngoặt trong ngành công nghiệp bán dẫn đang phát triển mạnh mẽ.
Công suất nguồn sáng tăng vọt từ 600 watt lên 1.000 watt
Theo các nhà nghiên cứu của ASML, công ty đã thành công trong việc nâng công suất nguồn sáng EUV từ mức 600 watt hiện tại lên 1.000 watt. Michael Purvis, kỹ thuật viên hàng đầu về nguồn sáng EUV, khẳng định hệ thống mới không chỉ là thử nghiệm mà đã đáp ứng đầy đủ các yêu cầu vận hành thực tế tại cơ sở của khách hàng.
"Đây là một hệ thống có thể tăng công suất lên tới 1.000 watt với tất cả yêu cầu tương tự như bạn có thể thấy trong môi trường sản xuất thực tế", ông Purvis phát biểu tại nhà máy của ASML ở California.
Tác động trực tiếp đến sản xuất chip và chi phí
Công suất cao hơn cho phép rút ngắn đáng kể thời gian phơi sáng khi in chip lên tấm silicon, từ đó mang lại những lợi ích cụ thể:
- Tăng số lượng chip sản xuất mỗi giờ
- Giảm chi phí sản xuất trên mỗi đơn vị chip
- Nâng cao hiệu quả sản xuất tổng thể
Teun Van Gogh, Phó chủ tịch điều hành tại ASML, cho biết mục tiêu của công ty là giúp khách hàng tiếp tục sử dụng công nghệ EUV với chi phí thấp hơn đáng kể. Ông dự đoán đến cuối thập kỷ này, mỗi máy EUV có thể xử lý khoảng 330 tấm wafer mỗi giờ, tăng mạnh so với mức 220 wafer hiện nay.
Công nghệ phức tạp trở thành tâm điểm địa chính trị
Công nghệ EUV không chỉ là vấn đề kỹ thuật mà còn trở thành trung tâm của cạnh tranh địa chính trị toàn cầu:
- Chính phủ Mỹ đã phối hợp với Hà Lan để hạn chế xuất khẩu máy EUV sang Trung Quốc
- Trung Quốc đang thúc đẩy nỗ lực tự phát triển công nghệ tương tự
- Các startup Mỹ như Substrate và xLight đã huy động hàng trăm triệu USD để theo đuổi giải pháp cạnh tranh
Nguyên lý hoạt động và cải tiến kỹ thuật
Để tạo ra ánh sáng EUV với bước sóng 13,5 nm, máy của ASML sử dụng quy trình phức tạp:
Các giọt thiếc nóng chảy được bắn vào buồng chân không, nơi chúng được laser CO2 nung nóng thành plasma siêu nóng phát ra ánh sáng EUV. Ánh sáng này sau đó được hệ thống quang học chính xác từ Carl Zeiss AG (Đức) thu gom và điều hướng để in mạch lên tấm wafer.
Bước tiến mới bao gồm hai cải tiến quan trọng:
- Tăng gấp đôi số giọt thiếc lên khoảng 100.000 giọt mỗi giây
- Sử dụng 2 xung laser nhỏ để định hình plasma thay vì một xung như trước đây
Đánh giá từ chuyên gia và tầm nhìn tương lai
Jorge J. Rocca, Giáo sư tại Đại học Bang Colorado, nhận định việc đạt công suất 1.000 watt là "rất đáng kinh ngạc" và nhấn mạnh thách thức kỹ thuật lớn của công nghệ này.
ASML tiết lộ rằng những kỹ thuật mới mở ra lộ trình nâng công suất lên 1.500 watt, thậm chí 2.000 watt trong tương lai. Điều này sẽ củng cố vị thế độc quyền của công ty trong việc cung cấp máy EUV thương mại toàn cầu, đồng thời tăng cường lợi thế cạnh tranh trong cuộc đua công nghệ bán dẫn.
Công nghệ EUV tiếp tục được xem là "trái tim" của quá trình in mạch ở các thế hệ bán dẫn hiện đại, với các khách hàng lớn bao gồm TSMC và Intel. Đột phá mới của ASML không chỉ có ý nghĩa kỹ thuật mà còn tác động sâu sắc đến chuỗi cung ứng chip toàn cầu và cân bằng quyền lực công nghệ giữa các quốc gia.
