Bê tông geopolyme từ san hô và nước biển: Giải pháp đột phá cho xây dựng biển đảo

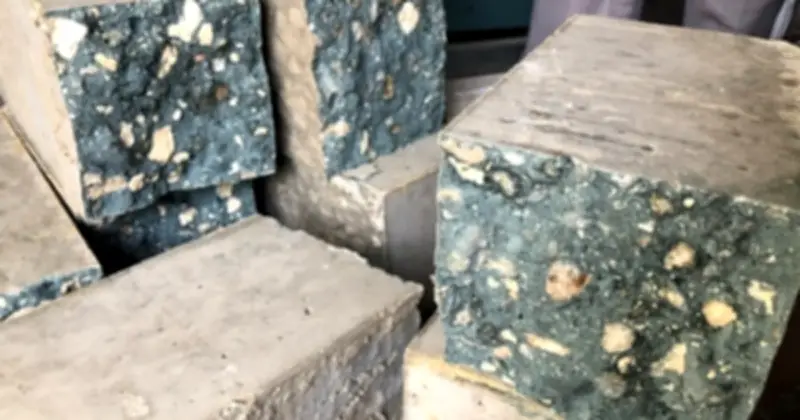

Trong bối cảnh chi phí vận chuyển vật liệu từ đất liền ra các vùng biển đảo luôn là thách thức lớn, một nghiên cứu mới từ Chi nhánh Ven biển/Trung tâm Nhiệt đới Việt - Nga đã mang lại hy vọng với bê tông geopolyme BGS-300, sử dụng hoàn toàn cát san hô, đá san hô và nước biển. Đây không chỉ là giải pháp tiềm năng giúp giảm đáng kể chi phí và sự phụ thuộc vào hậu cần, mà còn mở ra hướng đi bền vững cho ngành xây dựng trong môi trường khắc nghiệt.
Vượt qua thách thức từ vật liệu "khó tính"
San hô, với cấu trúc rỗng và khả năng hút nước cao, từ lâu được xem là vật liệu "khó tính" trong xây dựng. Nếu không xử lý đúng cách, bê tông làm từ san hô dễ bị suy giảm cường độ và độ bền. Tuy nhiên, nhóm nghiên cứu đã thành công trong việc xác định tỷ lệ tối ưu giữa dung dịch hoạt hóa và chất kết dính, đồng thời lựa chọn tỷ lệ tro bay và xỉ lò cao phù hợp. Việc bổ sung xỉ lò cao đã cải thiện rõ rệt cấu trúc vật liệu, làm bê tông đặc chắc hơn và tăng cường độ chịu lực một cách đáng kể.
Kết quả thử nghiệm cho thấy bê tông geopolyme BGS-300 phát triển cường độ khá nhanh, đạt khoảng 30–32 MPa sau 28 ngày – tương đương với bê tông mác M300 thường dùng trong xây dựng. Điều này chứng minh rằng việc sử dụng vật liệu tại chỗ không làm "hy sinh" chất lượng công trình, đồng thời đảm bảo các yêu cầu thi công thực tế như độ sụt phù hợp, khả năng bám dính tốt với cốt thép và tính đồng nhất cao.
Bất ngờ với khả năng chống ăn mòn vượt trội
Một trong những rủi ro lớn nhất khi sử dụng nước biển trong bê tông là nguy cơ ăn mòn cốt thép do ion clorua. Tuy nhiên, nghiên cứu này lại mang đến một tín hiệu tích cực: dù các phép đo điện hóa ban đầu có thể gợi ý nguy cơ ăn mòn, kiểm tra thực tế bên trong bê tông lại không phát hiện dấu hiệu hư hại tương ứng. Nguyên nhân được xác định là do một phần ion clorua đã bị "giữ lại" trong cấu trúc vật liệu, thay vì tồn tại tự do và gây ăn mòn.
Phân tích vi cấu trúc cho thấy bê tông BGS-300 hình thành hệ gel đặc chắc, giúp lấp đầy các lỗ rỗng và tăng khả năng chống xâm nhập của nước biển. Sự xuất hiện của các pha vật chất có khả năng "cố định" ion clorua càng củng cố thêm độ bền của vật liệu. Nói cách khác, không chỉ bền về mặt cơ học, loại bê tông này còn sở hữu "cơ chế tự bảo vệ" trước môi trường xâm thực, một ưu điểm nổi bật đặc biệt quan trọng trong môi trường biển.
Thử nghiệm thực địa: Kết quả khả quan sau 12 tháng
Điểm đáng chú ý nhất của nghiên cứu là các thử nghiệm thực địa kéo dài 12 tháng trong môi trường biển thực tế, bao gồm cả vùng ngập nước, vùng sóng đánh và khu vực khí quyển biển. Sau một năm, bê tông BGS-300 vẫn duy trì cường độ ổn định, các chỉ tiêu kỹ thuật chỉ biến động nhẹ và chưa ghi nhận dấu hiệu xuống cấp đáng kể. Đây là minh chứng quan trọng cho thấy vật liệu không chỉ "tốt trên giấy" mà còn đủ khả năng ứng dụng ngoài thực tế.
Bên cạnh yếu tố kỹ thuật, hiệu quả kinh tế của BGS-300 cũng rất đáng chú ý. Để sản xuất 1 m³ bê tông, chỉ cần vận chuyển khoảng 700 kg nguyên liệu từ đất liền, chưa bằng 1/3 so với bê tông truyền thống. Điều này đồng nghĩa với việc giảm mạnh chi phí vận chuyển, rút ngắn thời gian thi công và tăng tính chủ động cho các công trình ở vùng biển đảo.
Triển vọng ứng dụng trong tương lai
Với những kết quả đã đạt được, bê tông geopolyme BGS-300 không chỉ dừng lại ở một hướng nghiên cứu mà đang dần trở thành giải pháp vật liệu khả thi cho xây dựng biển đảo. Trong bối cảnh nhu cầu phát triển hạ tầng tại các khu vực này ngày càng tăng, đây có thể là bước tiến quan trọng giúp ngành xây dựng Việt Nam tận dụng hiệu quả nguồn tài nguyên sẵn có từ biển. Nghiên cứu này mở ra cơ hội để giảm thiểu sự phụ thuộc vào vật liệu nhập khẩu, đồng thời góp phần bảo vệ môi trường thông qua việc sử dụng nguyên liệu địa phương.
Theo Ngọc Minh, những phát hiện từ nghiên cứu không chỉ có ý nghĩa khoa học mà còn mang tính thực tiễn cao, hứa hẹn thúc đẩy sự phát triển bền vững của các công trình ven biển và hải đảo trong tương lai gần.
